Teknisk dokumentation

Tek­nisk doku­men­ta­tion

Med ett mångsidigt team av yrkespersoner – såsom ingenjörer, byggnadsingenjörer, arkitekter, landskapsarkitekter, trädgårdsanläggare, trädgårdsmästare och odlare – prioriterar vi säkerhet och kvalitet högt. Vårt team är en garanti för höga standarder och omfattande teknisk dokumentation som matchar andra ventilerade fasadsystem och som prioriterar säkerhet och kvalitet inom områden som brand, vind, byggnadsstabilitet och frost.

Downloads

Hämta datablad, illustrationer, detaljbilder och principskisser här.

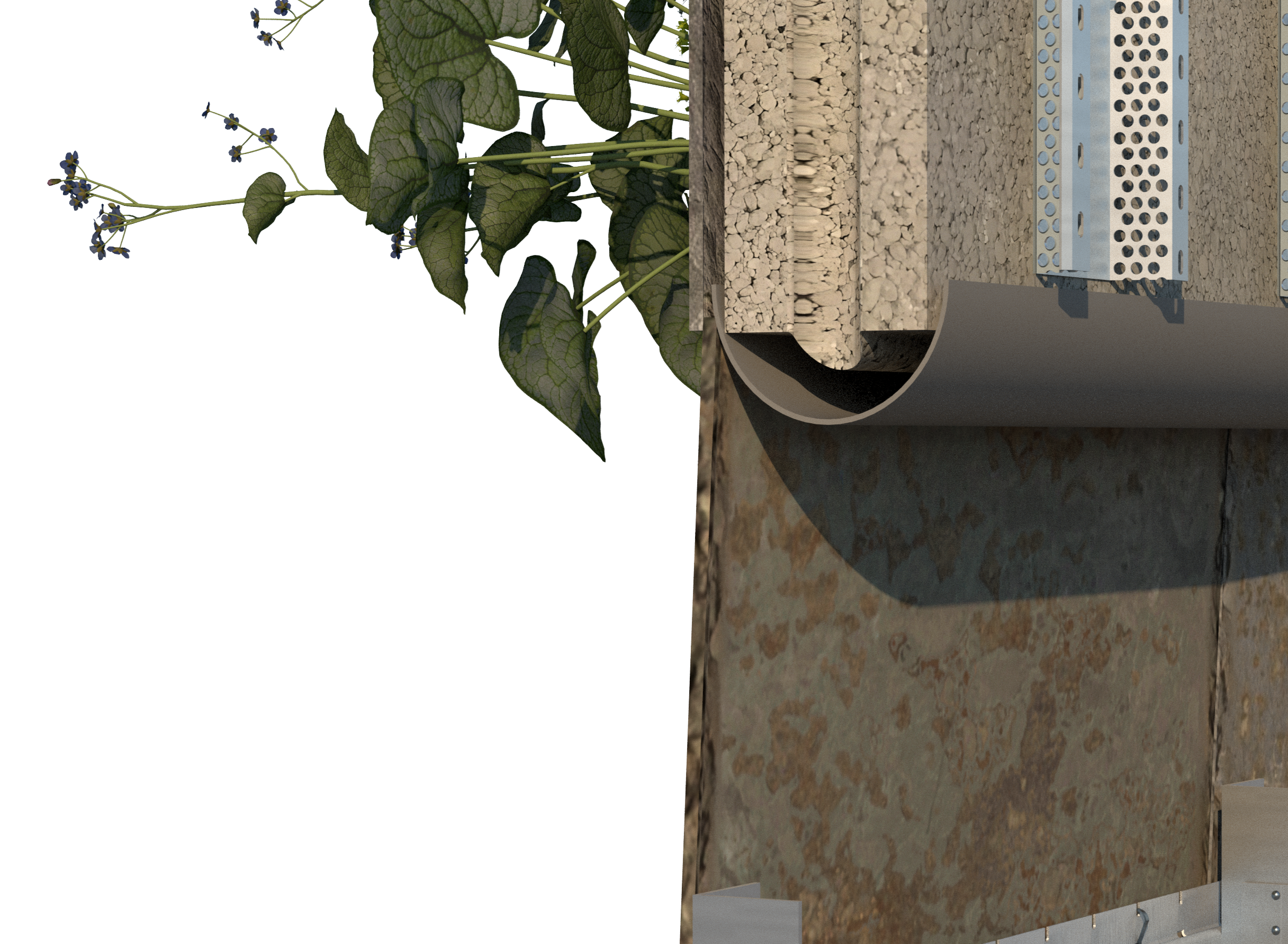

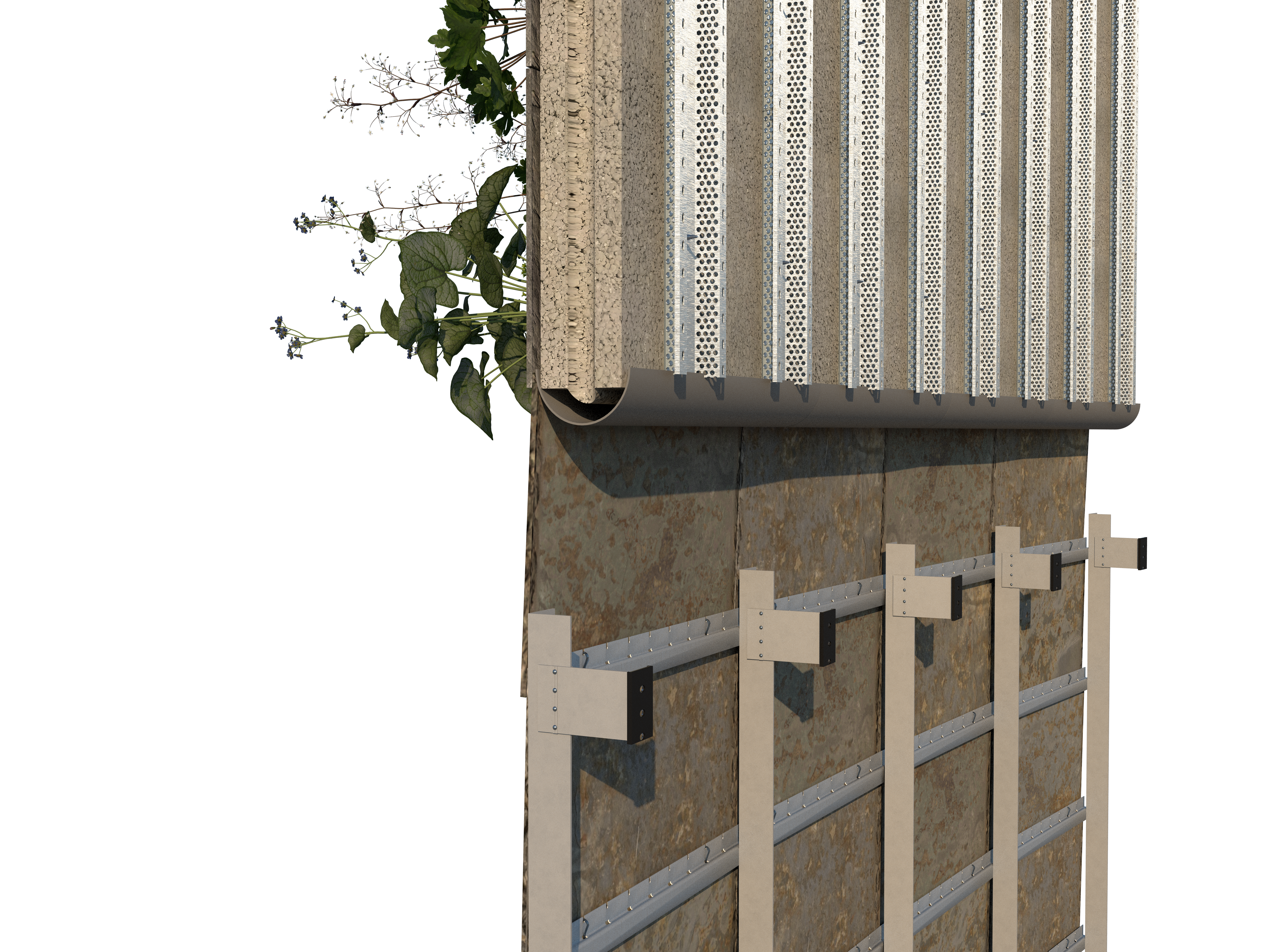

VERTICAL datablad Download Illustrationer av bakre systemet REV Download Inline principritningar Download Bevattning på fasad principritningar Download Dropränna principritning Download Övergång med och utan växter principritning Download VERTICAL drift och underhåll Download

1

Växt- Koncept

2

Front- Platta

3

Växt- Element

4

Hatt- profil

Teknisk data

Få en snabb överblick över en rad tekniska data från VERTICALs datablad.

Dimensioner

300 x 500 x 95 mm

Total vikt

< 120 kg/m2

Vikt vid markkapacitet (avrunnen)

80 kg/m2

Frontmaterial

15-20 kg/m2

Växter

10 kg/m2

Upphängningsprofiler

4 kg/m2

Vattenhållning

25 L/m2

Luftinnehåll vid markkapacitet

25 vol%

Frostgräns

-32°C

pH

7

Planteringstäthet

22/m2

Vattenförbrukning

1-3 L/m3/døgn

Brand

Det kompletta VERTICAL-systemet utan växter har klassificeringen A1 – icke brännbart enligt EN 13501-1.

Dessutom är systemet testat med växter i full uttorkning (worst case) enligt EN 13823, som är en del av SBI och visar energiutveckling över tid, rökutveckling, horisontell spridning och fallande delar. Här uppnådde systemet en B-klass, vilket är den bästa möjliga.

EN 13501-1 // Systemklassificering utan växter Inkl. frontmaterial, växtelement och upphängningsprofiler

A1

EN 13823 // jf. SBI

B

Bevattningsteknik

Alla VERTICAL fasader levereras med projektspecifika bevattnings- och teknikskåp som installeras av våra specialister tillsammans med fasaden. De säkerställer rätt fukt- och näringsnivå för växterna under säsongen och är kopplade till vår realtidsbaserade onlineövervakning av den gröna fasadens status, vilket håller vårt backoffice informerat.

Vår bevattningsteknik är mycket driftsäker och alla anläggningar är fullt frostskyddade så att de klarar alla säsonger. På grund av övervakningen och

övervakningen av den gröna fasadens tillstånd kommer bevattningen att ske precist och utan risk för att säsong eller väderförhållanden orsakar vattenbrist i den tidiga starten av växtsäsongen. Detta innebär också att vattenmängden kan doseras exakt under året och att vattenspill är minimalt.

Med vårt bevattningssystem kan du välja att vattna med kranvatten eller återanvända uppsamlat regnvatten för bevattningen.
